中溫煅燒棕剛玉磨料

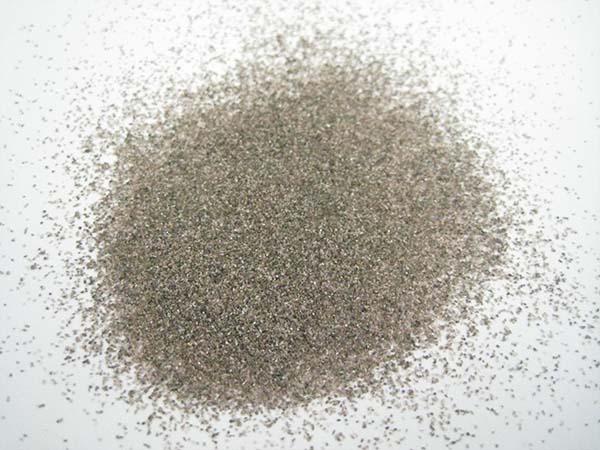

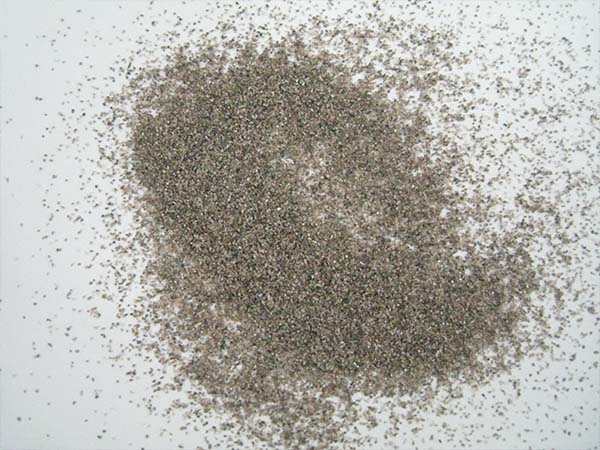

中溫煅燒棕剛玉是將電熔棕剛玉磨料放入隧道窯進(jìn)行二次煅燒的磨料，其煅燒溫度為1050℃，較高溫煅燒的溫度略低，因而稱(chēng)之為中溫煅燒棕剛玉。
煅燒燜火處理工藝，彌合了棕剛玉破碎過(guò)程中的細小裂紋，使棕剛玉磨料更加致密，并去除了部分磁性物質(zhì)。另外，煅燒處理還可以使磨料表面氣化，增加顆粒表面粗糙度，比表面積增加，進(jìn)而提升磨料的親水性和于結合劑的粘結性能。中溫煅燒棕剛玉適用于中檔固結磨具和涂附磨具的生產(chǎn)。
中溫煅燒棕剛玉的特點(diǎn)：
1. 煅燒可以改善磨料磁感應。經(jīng)過(guò)高溫窯爐煅燒，弱磁轉化為強磁，可順利去除磁性物，提高棕剛玉的純度。2. 提高棕剛玉磨料的親水性。中溫煅燒可以使棕剛玉的親水性提高60-80%。
3. 中溫煅燒棕剛玉的熱膨脹系數低，可以有效防止在磨具的燒制過(guò)程中產(chǎn)生的熱膨脹，有利于晶體裂紋的彌合。避免了砂輪的裂紋等缺陷。
4. 提高磨料與結合劑的粘結強度。煅燒可以使棕剛玉磨料顆粒表面的雜質(zhì)氣化，增加磨料顆粒的比表面積，使磨料與結合劑結合得更加緊密。
5. 提高棕剛玉磨料的韌性和強度，提高磨具制品的性能。
中溫煅燒棕剛玉的物理性能：
| 努普硬度 | 1950-2250g/mm2 |
| 莫氏硬度 | 9.0 以上 |
| 比重 | 3.95g/cm3以上 |
| 堆積密度 | 1.53-1.98g/cm3 |
| 熔點(diǎn) | 2250℃ |
| 親水性 | 154mm (F46) |
| 韌性 | 48% (F24) |
| 顆粒形狀 | 顆粒和尖角形 |
| 顏色 | 深棕色 |
中溫煅燒棕剛玉的化學(xué)成分：
| Al2O3 | 95-96% |
| SiO2 | 0.7-1.0% |
| Fe2O3 | 0.05-0.1% |
| TiO2 | 2.5-3.5% |
| CaO | 0.2-0.25% |
生產(chǎn)粒度和對應堆積密度：
| 粒度 | 平均粒徑 | 堆積密度 (LPD) g/cm3 |
| F12 | 1765 | 1.88-1.98 |
| F14 | 1470 | 1.87-1.97 |
| F16 | 1230 | 1.86-1.96 |
| F20 | 1040 | 1.84-1.94 |
| F22 | 885 | 1.82-1.92 |
| F24 | 745 | 1.81-1.91 |
| F30 | 625 | 1.79-1.89 |
| F36 | 525 | 1.77-1.87 |
| F40 | 438 | 1.75-1.85 |
| F46 | 370 | 1.73-1.83 |
| F54 | 310 | 1.72-1.82 |
| F60 | 260 | 1.70-1.80 |
| F70 | 218 | 1.68-1.78 |
| F80 | 185 | 1.66-1.76 |
| F90 | 154 | 1.63-1.73 |
| F100 | 129 | 1.62-1.72 |
| F120 | 109 | 1.58-1.68 |
| F150 | 82 | 1.55-1.65 |
| F180 | 69 | 1.53-1.63 |
| F220 | 58 | 1.51-1.61 |
| P12 | 1815 | 1.95-2.05 |
| P16 | 1324 | 1.93-2.03 |
| P20 | 1000 | 1.91-2.01 |
| P24 | 764 | 1.89-1.99 |
| P30 | 642 | 1.86-1.96 |
| P36 | 538 | 1.83-1.93 |
| P40 | 425 | 1.81-1.91 |
| P50 | 336 | 1.75-1.85 |
| P60 | 269 | 1.74-1.84 |
| P80 | 201 | 1.72-1.82 |
| P100 | 162 | 1.68-1.78 |
| P120 | 125 | 1.65-1.75 |
| P150 | 100 | 1.64-1.74 |
| P180 | 82 | 1.61-1.71 |
| P220 | 68 | 1.58-1.68 |
產(chǎn)品用途：
1. 樹(shù)脂結合劑砂輪例如切割片和角磨片。2. 大型切割片，巨型砂輪。
3. 陶瓷結合劑磨具。
4. 涂附磨具例如砂紙、砂帶、拋光輪、拋光磨塊等。
